Login:Fitodepurazione Orizzontale
Conformi allo scarico Tabella 3 All. 5 D.L.152/06 previo dimensionamento
Caratteristiche e Funzionamento

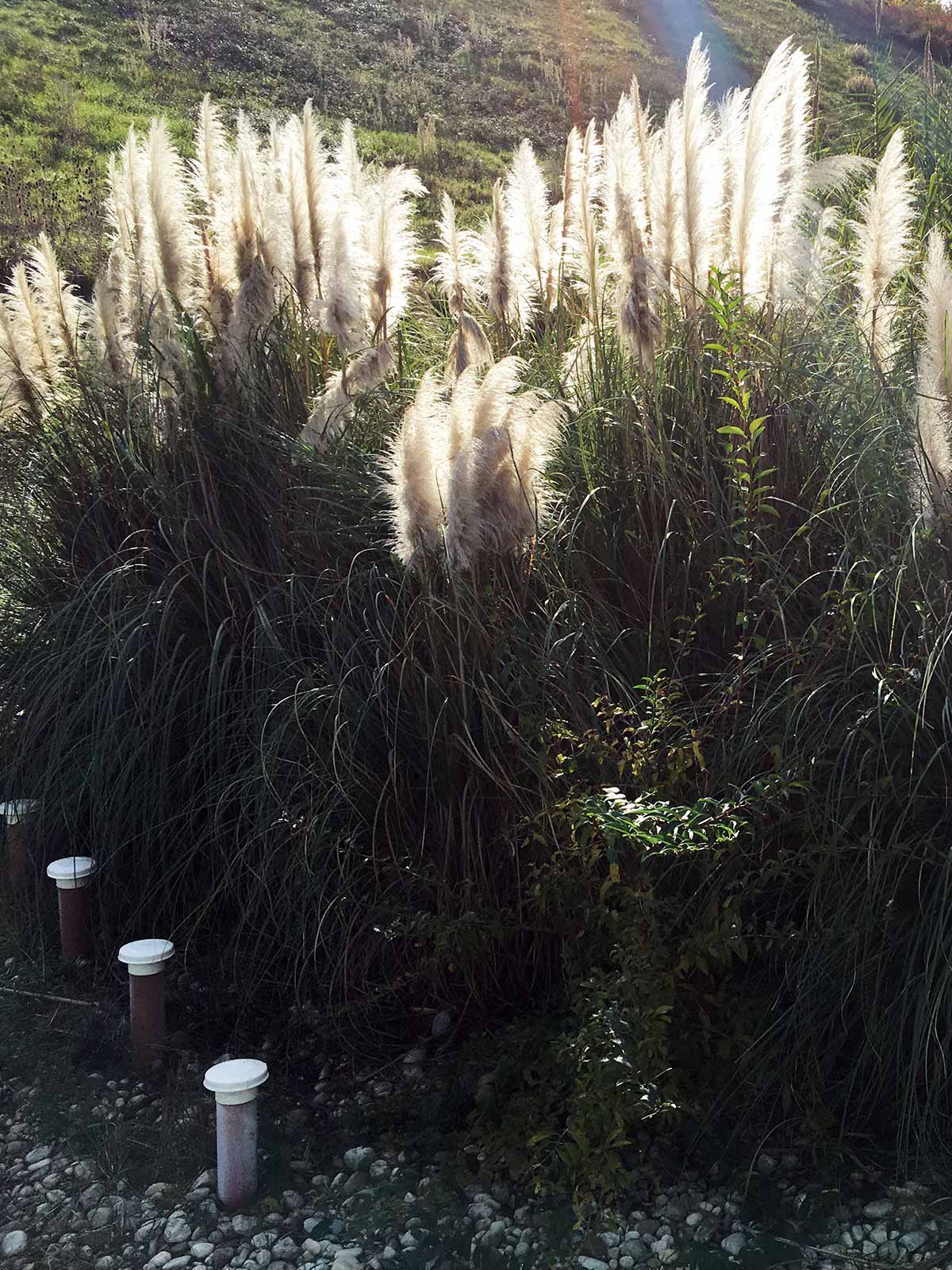

Premessa: la Fitodepurazione consente di depurare acque di origine organica, sfruttando la capacità, che hanno alcune piante, di assorbire una gran quantità di inquinanti (come l’azoto e il fosforo) e fissare i metalli pesanti (inquinanti derivanti da scarichi industriali) per la loro crescita. Queste piante per fitodepurazione, grazie alle loro radici, riescono a trasportare ossigeno all'interno del filtro e forniscono un supporto ai batteri aerobi fondamentali per la Nitrificazione. I sistemi di Fitodepurazione orizzontale consistono in bacini in terra impermeabilizzati con rivestimenti plastici riempiti di ghiaia di granulometria opportuna in cui vengono messe a dimora piante macrofite radicate tipo: Phragmites Australis, Typha Latifolia, Scirpus Lacustris, Juncus Effusus, Iris Pseudacorus, Carex Acquatilis.
Voce di Capitolato
Fornitura e posa in opera di Impianto di Fitodepurazione Orizzontale per il trattamento delle acque reflue provenienti da pre-trattamenti (Degrassatore/Desaponatore-Vasca Imhoff) codice FITO_ORIZ_ __ , da ___ A.E., dotazione Idrica ___ lt\AE\g, portata idraulica giornaliera Qg= ____ mc\g, dimensioni bacino: ____x____xh___ mt (dim. fondo bacino), prodotto dalla EDIL IMPIANTI 2 S.r.l. con sistema di gestione UNI EN ISO 9001 e ISO 450011.
L'Impianto di Fitodepurazione Orizzontale viene fornito completo di:
- Vasca di regolazione livello dim.___x___xh___+cop.h__cm, peso: ql.____ completa di raccorderia E\U DN110;
- Sistema di regolazione livello a tre altezze realizzato in pvc;
- Geomembrana impermeabilizzante in polietilene armato rinforzato ad alta densità;
- Geotessile (tessuto non tessuto 150 gr\mq);
- Tubazione drenante corrugata diam.110 mm;
- Collettori di drenaggio refluo depurato in pvc diam.110 mm, compresi camini di aerazione;
- Collettori di distribuzione refluo in pvc diam.110 mm, compresi pezzi speciali quali curve, tee, etc;
- Flange attraversamento a tenuta geomembrana impermeabilizzante 110 mm;
- Materiale di consumo.
La fornitura non comprende:
- Scavo su specifiche Edil Impianti 2 Srl;
- Fornitura e posa in due fasi di ciotolato da 30/60mm e ghiaietto vagliato e lavato rotondo/spaccato 4/8 mm da posare a riempimento del bacino con mezzi idonei;
- Fornitura e piantumazione essenze vegetali/piante su specifiche Edil Impianti 2 Srl (circa n.3 a mq);
- Tubazioni di collegamento tra step depurativi a valle o a monte del presente sistema.
Visualizza accessori associabili al capitolato
Configura di seguito la voce di capitolato con relativi accessori.
Normativa
D.Lgs. 11 maggio 1999, n.152, recante: "Disposizioni sulla tutela delle acque dall'inquinamento e recepimento della direttiva 91/271/CEE concernente il trattamento delle acque reflue urbane e della direttiva 91/676/CEE relativa alla protezione delle acque dall'inquinamento provocato dai nitrati provenienti da fonti agricole", a seguito delle disposizioni correttive ed integrative di cui al decreto legislativo 18 agosto 2000, n.258. Supplemento Ordinario alla Gazzetta Ufficiale, n.246 del 20 ottobre 2000. Giunta della Regione Emilia Romagna: Direttiva n.1053/2003 concernente indirizzi per l'applicazione del D.Lgs. 11 maggio 1999, n.152 come modificato dal D.Lgs. 18 agosto 2000, n.258 recante disposizioni in materia di tutela delle acque dall'inquinamento. D.L. 152/06 e delibera giunta regionale Emilia Romagna 1053/2003 Scarico di acque reflue domestiche non recapitanti nella pubblica fognatura, scarico in acque superficiali.
Applicazioni
Gli Impianti di Fitodepurazione Orizzontale vengono utilizzati per depurare le sorgenti di inquinamento puntiforme e diffuso incluse le acque meteoriche di dilavamento superficiale, i reflui domestici e i reflui di origine agricola e zootecnica.
I sistemi di Fitodepurazione vengono utilizzati anche per depurare il percolato di discarica, i reflui industriali (cartiere, industrie tessili, industrie alimentari, e cantine vinicole).
Campi d'Impiego
Impianti di Fitodepurazione per il trattamento delle acque reflue provenienti da: Edifici residenziali, scuole Case isolate, Borghi Ristoranti, alberghi, residence, campeggi, agriturismi stabilimenti balneari,caseifici, salumifici Centri sportivi Attività agricole, vinicole, zootecniche, frantoi Autolavaggi Finissaggi con zeolite Lagunaggio Maneggi, ippodromi, canili Rinaturalizzazione Gli impianti di Fitodepurazione come finissaggio finale.
Misure Fitodepurazione Orizzontale
| Codice Articolo | A.E. | Dotazione Idrica (Lt/AE/g) |
Portata Idraulica giornaliera Qg (mc/g) |
Dimensioni esterne Vasca di Regolazione Livello (cm) |
Peso (ql) | Superficie Bacino (mq.3,5xA.E) |
Dim.indicativa Largehzza Bacino (mt) |
Dim.indicativa Lunghezza Bacino (mt) |
Altezza Bacino (mt) |
| FITO_ORIZ_05 | 5 | 200 | 1,0 | 125x130xh150+cop.h20 | 23,7 | 25,0 | 3,5 | 8,5 | 1,2 |
| FITO_ORIZ_10 | 10 | 200 | 2,0 | 125x130xh150+cop.h20 | 23,7 | 50,0 | 4,5 | 12,5 | 1,2 |
| FITO_ORIZ_15 | 15 | 200 | 3,0 | 125x130xh150+cop.h20 | 23,7 | 75,0 | 5,5 | 15,0 | 1,2 |
| FITO_ORIZ_20 | 20 | 200 | 4,0 | 125x130xh150+cop.h20 | 23,7 | 100,0 | 6,5 | 18,5 | 1,2 |
| FITO_ORIZ_25 | 25 | 200 | 5,0 | 125x130xh150+cop.h20 | 23,7 | 125,0 | 7,5 | 21,0 | 1,2 |
| FITO_ORIZ_35 | 35 | 200 | 7,0 | 125x130xh150+cop.h20 | 23,7 | 175,0 | 8,5 | 25,0 | 1,2 |
| FITO_ORIZ_50 | 50 | 200 | 10,0 | 125x130xh200+cop.h20 | 36,1 | 250,0 | 10,0 | 29,5 | 1,5 |
| FITO_ORIZ_80 | 80 | 200 | 16,0 | 125x130xh200+cop.h20 | 36,1 | 400,0 | 13,0 | 36,5 | 1,5 |
| FITO_ORIZ_100 | 100 | 200 | 20,0 | 125x130xh200+cop.h20 | 36,1 | 500,0 | 14,5 | 42,0 | 1,5 |
I dati riportati sono indicativi
