Login:Depuratori per Autolavaggi
Modulare o Compatto
Prefabbricati in cemento armato
Premessa
Da anni sono presenti sul mercato stazioni di autolavaggi (self o con gestore). Negli autolavaggi vengono utilizzati prodotti specifici per la pulizia delle superfici esterne, ad esclusione del vano motore; le acque derivanti da tale processo non possono essere scaricate direttamente, né in pubblica fognatura, né tantomeno in corpo ricettore superficiale, secondo quanto indicato nel Dlgs 152/06 e successive modificazioni/integrazioni.
Dette acque vanno pertanto trattate con idoneo impianto di depurazione: allo scopo EDIL IMPIANTI2 ha sviluppato un sistema biologico (reattore di biofiltrazione) con il quale si possono ottenere elevate percentuali di abbattimento dell'inquinamento derivante dall'attività produttiva di autolavaggi.
Funzionamento
Le acque provenienti dai trattamenti primari di dissabbiatura e disoleazione (dissabbiatore o separatore di fanghi e disoleatore o separatore di olii) attraversano il materiale di riempimento inerte plastico presente nella struttura con un flusso dal basso verso l’alto in equicorrente con l’aria. Tutte le sostanze organiche presenti nelle acque di autolavaggio si fissano sui corpi di riempimento che così vengono attaccate dai batteri aerobici che iniziano il processo di degradazione biologica. Il processo biologico di ossidazione consiste brevemente nel mettere a contatto le acque reflue derivanti dalla attività di lavaggio (auto, camion, autobus, ecc..) con una quantità proporzionata di ossigeno insufflata all’interno della vasca grazie a una soffiante a canale laterale. Una serie di tubi forati posti sul fondo contribuiscono a garantire il necessario apporto di ossigeno all’acqua. In questo comparto specifico del depuratore si sviluppano in modo spontaneo dei microrganismi i quali riescono a riprodursi vivere e crescere. In questo letto batterico si sviluppano in maniera artificiale e accelerata le condizioni che regolano il fenomeno naturale della auto depurazione determinato dalla presenza di microrganismi aerobici, (così come avviene in un corso d’acqua superficiale) che utilizzano la materia organica presente nell’acqua trasformandola in fanghi attivi.
Normativa
D.Lgs n. 152 del 11 maggio 1999 Disposizioni sulla tutela delle acque dall'inquinamento e recepimento della direttiva 91/271/Cee concernente il trattamento delle acque reflue urbane.
(Pubblicato sul Supplemento Ordinario n. 101/L alla Gazzetta Ufficiale n. 124 del 29 maggio 1999).
Aggiornamento con le modifiche del D.Lgs. n. 152 del 3 aprile 2006 recante disposizioni in materia di tutela delle acque dall'inquinamento.

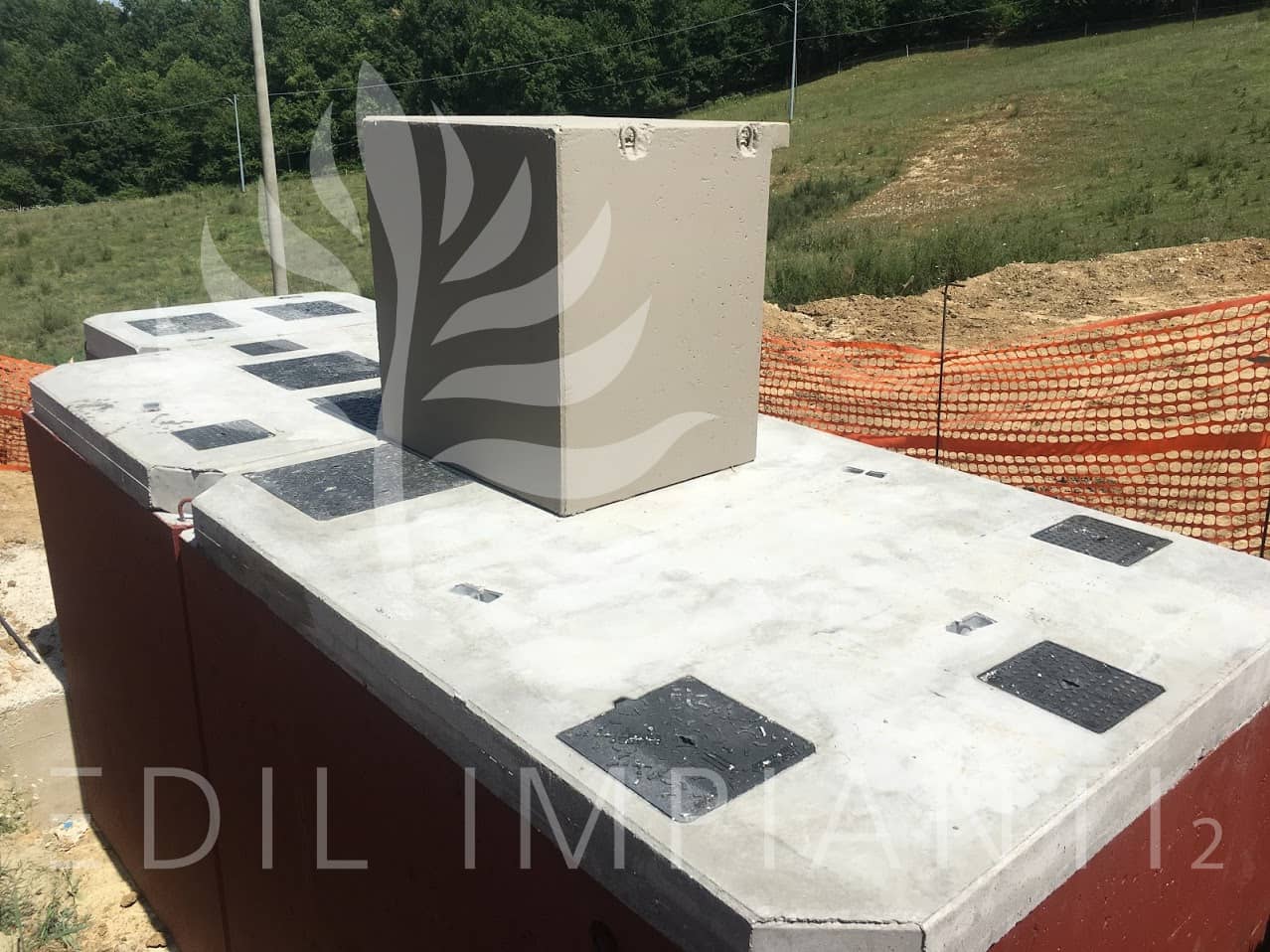

Depuratori per Autolavaggi Modulare
Voce di Capitolato
Fornitura e posa in opera di Depuratore per Autolavaggio Modulare prodotto in SERIE DICHIARATA codice SBAF__MOD per scarichi in acque superficiali, composto da Vasche Prefabbricate da Interrare prodotte dalla EDIL IMPIANTI 2 S.r.l. con sistema di gestione UNI EN ISO 9001 e ISO 45001, realizzate in Cemento Armato Vibrato monoblocco, rinforzate con pilastri verticali e puntoni orizzontali in acciaio inox, con pittura elastomerica protettiva antifessurazione Elastocolor delle pareti esterne in calcestruzzo ad alta elasticità permanente ed elevata resistenza chimica, calcestruzzo in classe di resistenza a compressione C45/55 (RCK >55 N/mm²), armature interne in acciaio ad aderenza migliorata controllate in stabilimento e rete elettrosaldata a maglia quadrata di tipo B450C, corredate di attestazioni RESISTENZA CHIMICA e REAZIONE AL FUOCO (classe: A1) rilasciate da organo esterno secondo le norme UNI EN.

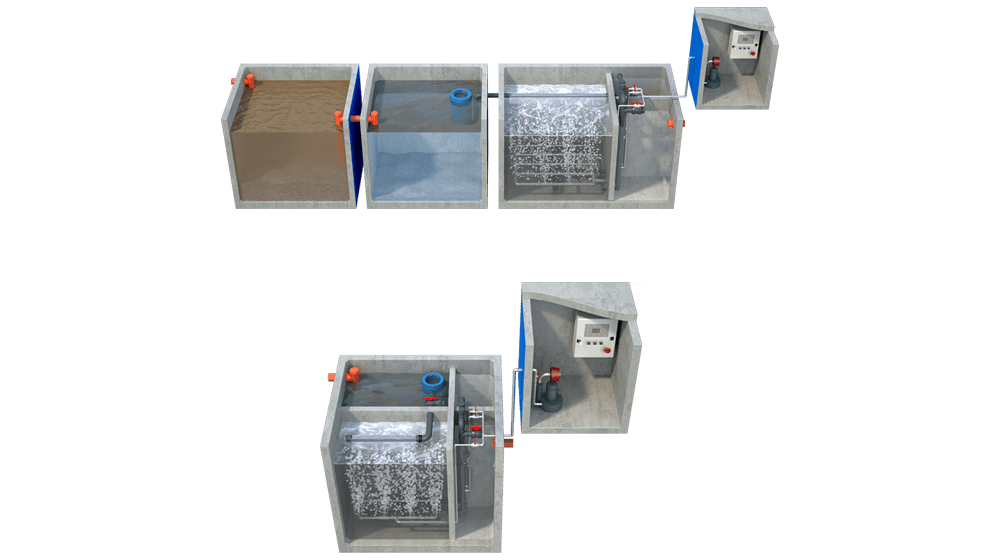

Il Depuratore per Autolavaggio Modulare risulta composto da 6 comparti: Dissabbiatore, Disoleatore, Reattore di Biofiltrazione, Accumulo Fanghi, Accumulo Acque Chiarificate e Vano Tecnico.
Le varie fasi (dissabbiatura, disoleatura, biofiltrazione, accumulo fanghi, accumulo acque chiarificate) vengono a loro volta fornite complete di: fori di ingresso/uscita, tubi di collegamento fasi, raccordi in pvc anellato, filtrazione tipo Refill per coalescenza, canaletta in pvc diametro 90 completa di valvola a sfera in pvc, griglia inferiore e superiore di chiusura corpi di riempimento, corpi di riempimento alla rinfusa tipo sferico in polipropilene isotattico superficie specifica circa 450-550 mq./mc., collettore mandata aria, tubi forati in pvc diametro 40 con valvola a sfera in pvc, n. 2 Air-lift in pvc diametro 63 completi cadauno di tubo mandata aria in pvc diametro 20, valvola a sfera in pvc diametro 20, tubo scarico chiarificato pvc diametro 90 con valvola a sfera in pvc, staffe/collari in acciaio inox e pvc per fissaggio tubazioni.
Il Vano Tecnico viene fornito completo di: porta in acciaio inox AISI 304 con serratura, n.2 griglie di ventilazione, punto luce (a richiesta), n.2 fori, n.1 soffiante a canale laterale, prevalenza 200 mbar. completa di filtro, silenziatore, tubo antivibrante e quadro elettrico con logica PLC in policarbonato completo di accessori per il comando automatico della soffiante, contattore, relè termico di protezione, programmatore pausa-lavoro, selettore man-0-aut, spie di blocco e funzionamento.
Visualizza accessori associabili al capitolato
Configura di seguito la voce di capitolato con relativi accessori.
Misure Depuratori per Autolavaggi Modulare
per scarichi in acque superficiali
Download Schede Tecniche
Selezionare il codice articolo per accedere alla scheda tecnica del prodotto.
Codice Articolo
| Codice Articolo |
Portata Q (mc/h) |
Dissabbiatore | Disoleatore | Gruppo Biofiltrazione Monoblocco ** | Vano Tecnico | |||||||
| Dimensioni esterne (cm) |
Peso (ql) | Peso Lastra di Copertura (ql) |
Dimensioni esterne (cm) |
Peso (ql) | Peso Lastra di Copertura (ql) |
Dimensioni esterne (cm) |
Peso (ql) | Peso Lastra di Copertura (ql) |
Dimensioni esterne (cm) |
Peso (ql) | ||
| h. 20 cm (D400) |
h. 20 cm (D400) |
h. 20 cm (D400) |
||||||||||
| SBAF01MOD | 1,0 | 180x125xH200 | 35,7 | 11,2 | 180x125xH200 | 35,7 | 11,2 | 180x180xH200 | 57,0 | 16,1 | 125x110xH130 | 12,0 |
| SBAF02MOD | 2,0 | 180x180xH200 | 47,6 | 16,1 | 180x180xH200 | 47,6 | 16,1 | 180x270xH200 | 73,8 | 24,1 | 125x110xH130 | 12,0 |
| SBAF03MOD | 3,0 | 180x220xH200 | 54,3 | 19,7 | 180x220xH200 | 54,3 | 19,7 | 180x320xH200 | 82,1 | 28,6 | 125x110xH130 | 12,0 |
** Gruppo Biofiltrazione Monoblocco: Reattore di Biofiltrazione/Accumulo Fanghi/Accumulo Acque Chiarificate
I dati riportati sono indicativi
Depuratori per Autolavaggi Compatto
Voce di Capitolato
Fornitura e posa in opera di Depuratore per Autolavaggio Compatto prodotto in SERIE DICHIARATA codice SBAF__COMP per scarichi in acque superficiali, composto da Vasca Prefabbricata da Interrare prodotta dalla EDIL IMPIANTI 2 S.r.l. con sistema di gestione UNI EN ISO 9001 e ISO 45001, realizzata in Cemento Armato Vibrato monoblocco, rinforzata con pilastri verticali e puntoni orizzontali in acciaio inox, con pittura elastomerica protettiva antifessurazione Elastocolor delle pareti esterne in calcestruzzo ad alta elasticità permanente ed elevata resistenza chimica, calcestruzzo in classe di resistenza a compressione C45/55 (RCK >55 N/mm²), armature interne in acciaio ad aderenza migliorata controllate in stabilimento e rete elettrosaldata a maglia quadrata di tipo B450C, corredata di attestazioni RESISTENZA CHIMICA e REAZIONE AL FUOCO (classe: A1) rilasciate da organo esterno secondo le norme UNI EN.

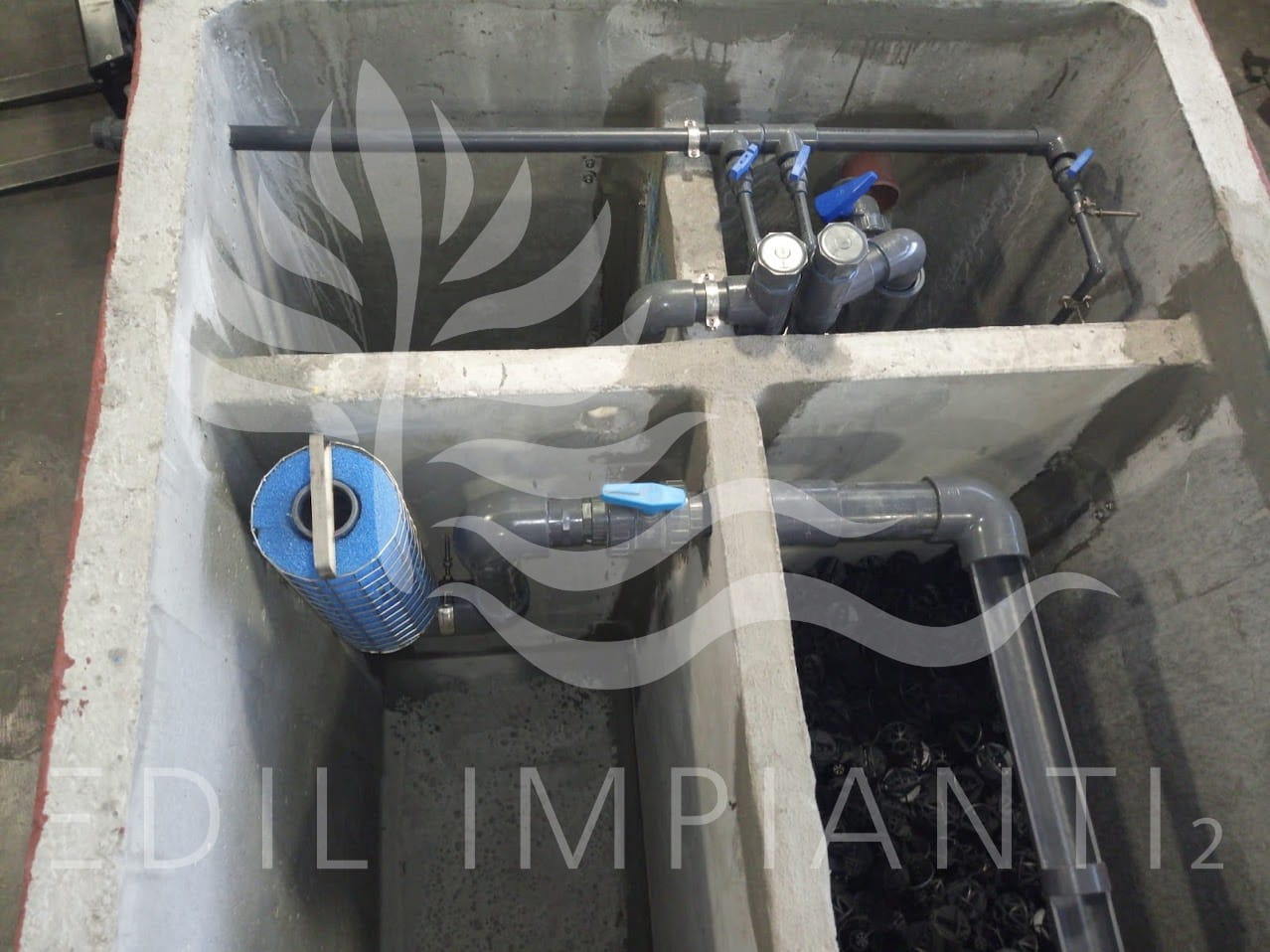

Il Depuratore per Autolavaggio Compatto risulta composto da 6 comparti: Dissabbiatore, Disoleatore, Reattore di Biofiltrazione, Accumulo Fanghi, Accumulo Acque Chiarificate e Vano Tecnico.
Le varie fasi (dissabbiatura, disoleatura, biofiltrazione, accumulo fanghi, accumulo acque chiarificate) vengono a loro volta fornite complete di: fori di ingresso/uscita, tubi di collegamento fasi, raccordi in pvc anellato, filtrazione tipo Refill per coalescenza, canaletta in pvc diametro 90 completa di valvola a sfera in pvc, griglia inferiore e superiore di chiusura corpi di riempimento, corpi di riempimento alla rinfusa tipo sferico in polipropilene isotattico superficie specifica circa 450-550 mq./mc., collettore mandata aria, tubi forati in pvc diametro 40 con valvola a sfera in pvc, n. 2 Air-lift in pvc diametro 63 completi cadauno di tubo mandata aria in pvc diametro 20, valvola a sfera in pvc diametro 20, tubo scarico chiarificato pvc diametro 90 con valvola a sfera in pvc, staffe/collari in acciaio inox e pvc per fissaggio tubazioni.
Il Vano Tecnico viene fornito completo di: porta in acciaio inox AISI 304 con serratura, n.2 griglie di ventilazione, punto luce (a richiesta), n.2 fori, n.1 soffiante a canale laterale, prevalenza 200 mbar. completa di filtro, silenziatore, tubo antivibrante e quadro elettrico con logica PLC in policarbonato completo di accessori per il comando automatico della soffiante, contattore, relè termico di protezione, programmatore pausa-lavoro, selettore man-0-aut, spie di blocco e funzionamento.
Visualizza accessori associabili al capitolato
Configura di seguito la voce di capitolato con relativi accessori.
Misure Depuratori per Autolavaggi Compatto
per scarichi in acque superficiali
Download Schede Tecniche
Selezionare il codice articolo per accedere alla scheda tecnica del prodotto.
Codice Articolo
| Codice Articolo |
Portata Q (mc/h) |
Impianto Compatto Monoblocco ** | Vano Tecnico | |||
| Dimensioni esterne (cm) |
Peso (ql) | Peso Lastra di Copertura (ql) |
Dimensioni esterne (cm) |
Peso (ql) | ||
| h. 20 cm (D400) |
||||||
| SBAF01COMP | 1,0 | 180x220xH200 | 66,2 | 19,7 | 125x110xH130 | 12,0 |
| SBAF02COMP | 2,0 | 180x420xH200 | 106,7 | 37,6 | 125x110xH130 | 12,0 |
| SBAF03COMP | 3,0 | 180x470xH200 | 115,3 | 42,0 | 125x110xH130 | 12,0 |
** Impianto Compatto Monoblocco: Dissabbiatore/Disoleatore/Reattore di Biofiltrazione/Accumulo Fanghi/Accumulo Acque Chiarificate
I dati riportati sono indicativi
