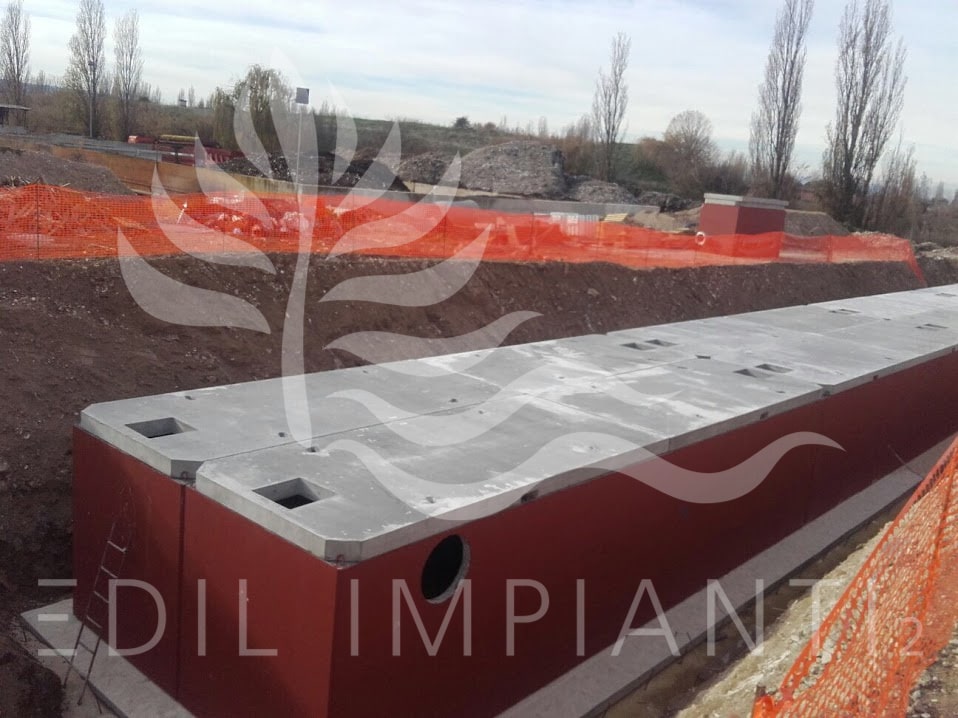

Vasca di Laminazione / Invarianza Idraulica

Caratteristiche Vasche Invarianza Idraulica

A causa dell'urbanizzazione grandi porzioni di territori vegetati con superfici permeabili sono stati sostituiti da superfici impermeabili.

Definizione d'Invarianza Idraulica e d'Ivarianza Idrologica, rispetto alla situazione antecedente l'urbanizzazione:
Invarianza Idraulica si definisce l'Invarianza della portata di picco
Invarianza Idrologica si definisce l'Invarianza del volume di piena.

Obiettivo delle strategie di intervento:
ottenere l'Invarianza Idraulica e possibilmente anche quella Idrologica;
controllare la qualità delle acque riducendone il contenuto inquinante.

I bacini di laminazione sono in grado di fungere da ammortizzatore idraulico durante gli eventi meteorici di particolari intensità e durata, trattenendo e stoccando temporaneamente (in base al dimensionamento) la portata e i volumi intercettati dalle superfici impermeabili, evitando pertanto pericolosi sovraccarichi a scapito dei ricettori finali (fognature , corpi idrici superficiali e\o suolo);

Le vasche di laminazione possono prevedere i seguenti accessori \ componenti:
Sistema con uscita a "strozzatura" o a lama tarata;
Regolatore di portata da 3 a 100 lt\s realizzato in acciaio inox da installare all'interno del bacino di laminazione o in apposito manufatto a valle dell'uscita, in grado di garantire uno scarico al ricettore con una portata costante indipendentemente dal battente all'interno dell'accumulo;

Frequentemente si verifica che lo scarico finale delle acque accumulate avvenga a gravità, attraverso tubazioni con bocche di scarico a luce libera di diametro inferiore rispetto a quello della tubazione d'ingresso (VLL). Altrimenti può avvenire attraverso tubazioni con bocca di scarico a luce variabile tramite l'ausilio di valvole regolatrici di portata con comando a galleggiante o bocche a vortice idraulico a ciclone, a centrifuga verticale o orizzontale (VLV).
Diversamente in altre situazioni lo scarico finale può avvenire attraverso l'uso di elettropompe sommergibili installate all'interno delle vasche e dimensionate in modo opportuno, controllate da quadri elettrici in grado di garantire allo scarico la portata di progetto (VLP).
Le Vasche di Laminazione / Invarianza idraulica sono complete di:
- Manicotti in PVC a tenuta idraulica inseriti sulle pareti delle vasche per innesto tubazioni ingresso e scarico (VLL).
- Valvole regolatrici di portata in acciaio INOX AISI 304/316 dotate di marcatura CE (VLV);
- Elettropompe sommergibili di scarico dotate di quadro elettrico di comando (VLP).

Sistema di Limitazione o Regolazione della Portata

Viene utilizzato per limitare la portata e regolarne un deflusso costante in collettore fognario, manufatti in cemento armato, vasche o pozzetti scolmatori, bacini di laminazione vasche di accumulo e trattamento prima pioggia; trattasi di un sistema di regolazione di tipo meccanico senza impiego di parti elettromeccaniche e quindi di energia elettrica.
Permette di ottenere una portata costante dello scarico sia a vasca vuota che durante l'aumento del livello durante gli eventi meteorici di forte intensità.

Materiali di costruzione
Il prodotto è costruito completamente in acciaio inox AISI 304.

Funzionamento
La lama che regola il flusso e la bocca tarata è montata su di una scatola collegata alla tubazione di uscita e viene aperta o chiusa in funzione della posizione di un asta e di un galleggiante alla quale è collegata. Non sono necessarie regolazioni in quanto il sistema viene già installato nella vasca presso stabilimento e tarato in funzione della tubazione di entrata / uscita.

Regolazione e manutenzione
Il sistema è progettato e dimensionato per non avere necessità di manutenzione ordinaria e di regolazione a seguito della posa in opera.

Voce di Capitolato

Fornitura e posa in opera di Vasca di Laminazione / Invarianza Idraulica da Interrare con uscita a diametro ridotto, prodotta in SERIE DICHIARATA, codice VACM______ oppure con pareti dello spessore nominale a scelta di cm.10/15/20 codice VACM______ _S10/S15/S20, delle dimensioni esterne di cm.___x___xh___ da mc.____ con pareti dello spessore di cm.__ e fondo dello spessore di cm.__, prodotta dalla EDIL IMPIANTI 2 S.r.l. con sistema di gestione UNI EN ISO 9001 e ISO 45001, realizzata in Cemento Armato Vibrato monoblocco, rinforzata con pilastri verticali e puntoni orizzontali in acciaio inox, con pittura elastomerica protettiva antifessurazione Elastocolor delle pareti esterne in calcestruzzo ad alta elasticità permanente ed elevata resistenza chimica, calcestruzzo in classe di resistenza a compressione C45/55 (RCK >55 N/mm²), armature interne in acciaio ad aderenza migliorata controllate in stabilimento e rete elettrosaldata a maglia quadrata di tipo B450C, corredata di attestazioni RESISTENZA CHIMICA e REAZIONE AL FUOCO (classe: A1) rilasciate da organo esterno secondo le norme UNI EN.
